1530G-serien enkeltbords laserskjæremaskin
Vi leverer 1530G-serien enkeltbords laserskjæremaskin.
produkt introduksjon
1530G-serien enkeltbords laserskjæremaskin
Maskinens sammensetning
Maskinoppsett og forsendelse
tekniske parametere
|
Behandlingsstørrelse
|
1500*3000mm
|
|
Maks. hastighet
|
140m/min
|
|
Maks. akselerasjon
|
1G
|
|
X/Y posisjoneringspresisjon
|
±0,03 mm/m
|
|
Reposisjoneringspresisjon
|
±0,02 mm
|
|
Laserkraft
|
1.5-3KW
|
|
Maskinens nominelle effekt
|
10KW
|
|
Vekt
|
2600 kg
|
|
Dimensjon
|
5500*4000*2300mm
|
Nøkkelkonfigurasjoner
|
Laserkilde
|
IPG/Raycus |
|
Kontroller
|
FSCUT 2000, Friendess, Kina |
|
Skjærehode
|
RayTools BM110 autofokus |
|
Servodrev og motorer
|
FSCUT 2000, Friendess, Kina
|
|
Tannstang
|
ROR, Tyskland
|
|
Reduksjonsboks
|
TECHMECH, Kina |
|
Styreskinne med høy presisjon
|
Hawkking, Kina Taiwan |
|
Pneumatiske komponenter
|
SMC, Japan/AirTac, Kina Taiwan
|
|
Elektriske deler
|
Schneider, Frankrike/MW, Kina Taiwan
|
|
Vannkjøler
|
Hanli, Kina
|

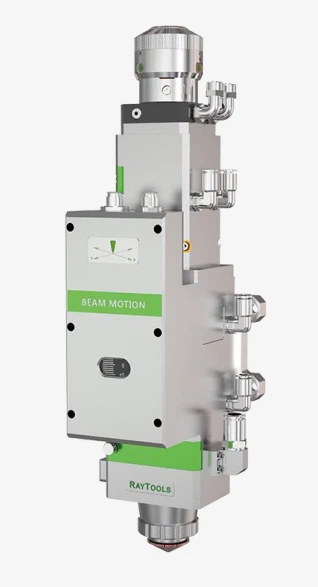

Nøkkelkomponenter: skjærehode
RayTools BM110 høyytelses autofokus skjærehode
 |
• Optimalisert optisk konfigurasjon og jevn gasskrets til
forbedre kuttekvaliteten og effektiviteten betraktelig.
• Autofokus for å redusere menneskelig inngripen. Autofokus
rekkevidden er {{0}}~ pluss 10 mm og fokuseringsnøyaktigheten er 0,05 mm.
• Lagt til dekkglass for å beskytte kollimeringslinsen
effektivt.
• Skuffetype dekselglassholder for å lette utskifting.
• Ulike fibergrensesnitt som QBH, QD å jobbe med
forskjellige rådende laserkilder.
|
Unike poeng:
1.Integrert el-skap
Forenklet ledningsdesign for en ryddig og ryddig kobling.
Plassbesparende: El-skap er integrert i maskinrammen med optimert layoutdesign, kan spare opptil 50 prosent plass.
4 ventilasjonsvifter gjør at elektriske komponenter fungerer i et rent og stabilt miljø. Perfekt beskyttelse: støvfri og brannsikker, bedre beskyttelse for elektriske komponenter.
2.Belldeksler med stålskjold
Metallsnegler med høy temperatur kan genereres under skjæreprosessen, spesielt ved piercing, metallsnegler kan sprute til begge sider av maskinen og medføre store risikoer for høypresisjonstransmisjonsdelene. For å løse dette problemet velger vi varmebestandige belgdeksler for å beskytte transmisjonsdelene fullt ut, dessuten er belgdekslene lagt til med stålskjold nær skjærehodeområdet for fullstendig å forhindre metallsnegler og støv fra å gå inn og sikre presisjon av maskinen til maksimal grad.
3. Deksler for servomotorer
Servomotorer er nøkkeldeler i maskinen, Y-akse servomotorer kan lett bli skadet ved lasting og lossing av ark, noe som vil medføre store kostnader for kundene. På grunn av denne grunn er Y-akse servomotorer på QY-LCF-1530G-seriens maskiner beskyttet av deksler for å forhindre skader under drift av maskinen.
